Seit einiger Zeit verfĂŒgt so ziemlich jedes gute Vektorgrafikprogramm ĂŒber die FĂ€higkeit, zu arbeiten. wer sich schon einmal mit dem Verfahren, mit dem BĂ©zier-Kurven auf mathematischem Wege berechnet werden, beschĂ€ftigte, wird sich fragen, wie programme wie Calamus, LineArt etc. diese so schnell berechnen.
Mathematisch gesehen lĂ€Ăt sich die BĂ©zier-Kurve âdurch ein Polynom n-ten Gerades bei n+1 gegebenen FĂŒhrungspunkten berechnenâ (Wortlaut aus [1 ]). WĂŒrde man dieses Verfahren in einem DTP-Programm anwenden brĂ€uchte man schon eine etwas schnellere FPU, um die Nerven des Anwenders nicht ĂŒberzustrapazieren. Man könnte dieses Polynom auch mit Pseudo-Floats in Form von Longlnts (je 16 Bit Vor- und Nachkommateil) ausmultiplizieren - gegenĂŒber dem ersten Verfahren ergĂ€be sich eine erhebliche Geschwindigkeitssteigerung - in Anbetracht der Geschwindigkeit der Multiplikationsoperationen des 68000-Prozessors (<70 Taktzyklen fĂŒr Ints) ist dies jedoch weniger akzeptabel (Es hat halt nicht jeder einen 68030).
Betrachtet man sich in Programmen wie Outline Art eine BĂ©zier-Kurve in der VergröĂerung, so ist festzustellen, daĂ diese in mehrere Linien unterteilt ist. Die Anzahl der Linien ist immer eine Zweierpotenz, was wohl, wie sich heraussteilen wird, weniger ein Zufall ist. Die BĂ©zier-Kurve lĂ€Ăt sich nĂ€mlich durch ein einfaches baumstrukturartiges Halbierungsverfahren, also vorzugsweiserekursiv, âberechnenâ (es gibt nichts Schöneres als Re-kursionen und binĂ€re BĂ€ume). Man kann sie auch iterativ berechnen, was jedoch um einiges langsamer und weniger elegant ist.

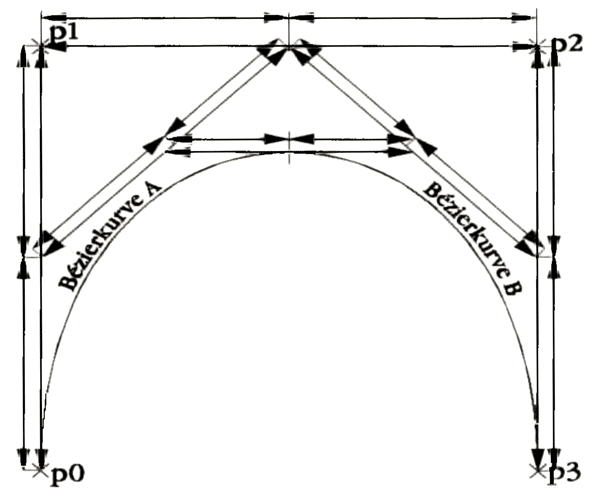

Der hier vorgestellte Algorithmus arbeitet wie in Abb. 1 beschrieben. Er erwartet nach Turbo-C-Konvention zwei Pointer (a0, a1) und einen int-Parameter (d0), der die Rekursionstiefe und somit die Anzahl der berechneten Punkte auf der BĂ©zier-Kurve angibt. Die zwei Pointer zeigen jeweils auf die vier vorzeichenbehafteten x- und y-Komponenten (int-Werte, d.h. -32768 - +32767) der Koordinaten. Die Anzahl der berechneten Punkte ist 1 +2A(n+l), wobei n die Rekursionstiefeist. Falls benötigt, lĂ€Ăt sich diese Anzahl dem RĂŒckgabewert der Funktion entnehmen.
Arbeitsweise
Intern wird mit den schon oben erwĂ€hnten Pseudo-Floats gearbeitet, d.h. jeweis 16 Bit fĂŒr Vor- und Nachkommateil (keine BCD-Kodierung). Der Nachkommateil wird am Anfang nicht mit Nullen aufge-fĂŒllt, sondern mit $8000, d.h. es wird z.B. nicht auf der x-Koordinate 10.012.0 gerechnet, sondern auf 10.512.5, dem eigentlichen Pixel-Mittelpunkt (wird hĂ€ufig vergessen). Die eigentliche Rekursionsroutine ist sehr klein, so daĂ sie komplett in den Instruction-Cache des TTs paĂt (bzw. passen wĂŒrde). Es werden zuerst alle x-, dann alle y-Komponenten der StĂŒtzpunkte errechnet.
Da das hier beschriebene Verfahren auf einem einfachen Halbierungsverfahren basiert, lĂ€Ăt sich mit dementsprechend einfachen shift-Operationen arbeiten. Folgende Situation sei gegeben: In Register A und B befinden sich zwei vorzeichenbehaftete (!) int-Werte, deren Arithmetisches Mittel errechnet werden soll. Register B darf hierbei zerstört werden. Um dies zu bewerkstelligen, sind folgende Operationen nötig:
add.w Da,Db asr.w #1 ,Db
Angenommen, beide Werte seien negativ, das MSB sei also gesetzt. Bei der Addition wĂŒrde das Vorzeichen-Bit im X-Flag des Statusregisters landen, was bei dieser Methode jedoch nicht berĂŒcksichtigt wird. Um auch vorzeichenbehaftete Werte in jedem Fall richtig zu mit-teln, benutzt man besser die folgende Sequenz:
add.w #$8000,Da
add.w #$8000,Db
add.w Da.Db
roxr.w #1,Db
sub.w #$8000,Da
sub.w #$8000,Db
Durch das Addieren der Konstante $8000 werden beide Werte vom 2-Komplement ins vorzeichenlose Format gewandelt, d.h. um 32768 (=$8000) verschoben. Dadurch, daĂ unter BerĂŒcksichtigung des X-Flags geshiftet wird, wird ein eventueller arithmetischer Ăber] auf der Addition abgefangen. AnschlieĂend werden beide Werte wieder durch das S ub-trahieren der Konstante $8000 (in der Routine als Registerkonstante) zurĂŒckgeschoben. Die hier beschriebene Routine rechnet so lange mit dem vorzeichenlosen Format, bis eine Komponente einer Koordinate ins Koordinatenfeld eingetragen werden muĂ. Dies hat nur eine unwesentliche Auswirkung auf die Geschwindigkeit.
In der Rekursion wird zuerst die BĂ©zier-Kurve in zwei Teile geteilt. Darauf wird der ZĂ€hler fĂŒr die Rekursionstiefe (d7) dekrementiert. Hat dieser den Wert -1 erreicht (Carry set), so werden die auf der Kurve liegenden Koordinaten gesetzt. Ansonsten gehtâs eine Rekursionsebene tiefer. Böse Ăberraschungen kann es geben, wenn der Stack zu klein ist und somit ins data- oder sogar ins code-Segment lĂ€uft. Pro Rekursionsebene werden nĂ€mlich 18 Byte Stack gebraucht.
Literatur:
[1] Kai Hendrik Komp: BĂ©zier-Kur-ven, ST-Computer 5/91
[2] Foley, Van Dam: Fundamentals of Interactive Computer Graphics, Addison Wesley, 1984
; ***********************************************
; * Fast-BĂ©zier-Routine *
; * von Oliver SchÀdlich *
; * (c) 1992 MAXON Computer *
; * *
; * deklaration in TC: *
; * extern int f_bezier( int *xvals, *
; * int *yvals, int rec count ); *
; * *
; ***********************************************
.GLOBL f_bezier
f_bezier:
movem.l d3-d7/a2,-(sp) ; Register retten
move.w d0,d7 ; RekursionszÀhler -> d7
movea.w #$8000,a2 ; n.5, um aufm Pixel-Mittelpunkt zu rechnen
bsr init_rec ; =>x-Kurvenpunkte errechnen
movea.l a1,a0 ; =>y-Kurvenpunkte errechnen
bsr init_rec
moveq #2,d0 ; Anzahl der Punkte -> d0
lsl.w d7,d0
addq.w #1,d0
movem.l (sp)+,d3-d7/a2 ; Register restaurieren
rts ; zurĂŒck
init_rec:
move.w (a0)+,d0 ; n0 -> d0
movem.w (a0),d1/d5/d6 ; n1...n3 -> dl/d5/d6
add.w a2,d0 ; n0...n3 ins
add.w a2,d1 ; unsigned-Format
add.w a2,d5 ; wandlen
add.w a2,d6
swap d0 ; Werte ins high-word
swap d1 ; und Machkommastelle
swap d5 ; (n.5) anhÀngen
swap d6
move.w a2,d0
move.w a2,d1
move.w a2,d5
move.w a2,d6
fb_rec: ; BĂ©zier-Rekursion
move.l d5,d2 ; (nl + n2) / 2 -> d2
add.l d1,d2
roxr.l #1,d2
add.l d0,d1 ; n1.0 -> d1
roxr.l #1,d1
add.l d6,d5 ; n2.1 -> d5
roxr.l #1,d5
move.l d5,d4 ; n1.1 -> d4
add.1 d2,d4
roxr.l #1,d4
add.l d1,d2 ; n2.1 -> d2
roxr.l #1,d2
move.l d4,d3 ; n0.1 -> d3
add.1 d2,d3
roxr.l #1,d3
subq.w #1,d7 ; Rek.- ZĂ€hler dekrementieren
bcc rcall_x ; >=0: =>nÀchste Rek.-Ebene
set_n:
swap d3 ; n3.0
sub.w a2,d3 ; zurĂŒck ins signed-Format
move.w d3,(a0)+ ; und setzen
swap d6 ; n3.1
sub.w a2,d6 ; zurĂŒck ins signed-Format
move.w d6,(a0}+ ; und setzen
addq.w #1,d7 ; Rek.-ZĂ€hler Inkrementieren
rts ; <=zurĂŒck
rcall_x:
movem.l d3-d6,-(sp) ; 1. BézierhÀlfte auf'n Stack
rcall_left:
move.l d2,d5 ; richrige Reg.-konstellation
move.l d3,d6 ; fĂŒr nĂ€chste Rek.-Ebene
bsr fb_rec ; =>nÀchst tiefere Rek.-Ebene
rcall_right:
movem.l (sp)+,d0/d1/d5/d6 ; r. BĂ©zierhĂ€lfte zurĂŒck
; und automatisch richtige
; Reg.-Konstellation fĂŒr
; nÀchste Rek.-Ebene
bsr fb_rec ; =>nÀchst tiefere Rek.-Ebene
addq.w #1,d7 ; Rek.-ZĂ€hler inkrementieren
rts ; <=zurĂŒck
