Man hat ‚en ST! Sonst würde man wahrscheinlich kaum diese Zeilen lesen. Wenn man allerdings den „Manhatten ST“ vor sich stehen sieht, glaubt man nicht mehr, daß man einen ST hat. Manhatten ST ist ein High-End-Tower-ST, gegen den ein Mega ST wie ein ZX 81 wirkt. Viel interessanter ist aber, was im Tower seinen Dienst verrichtet...

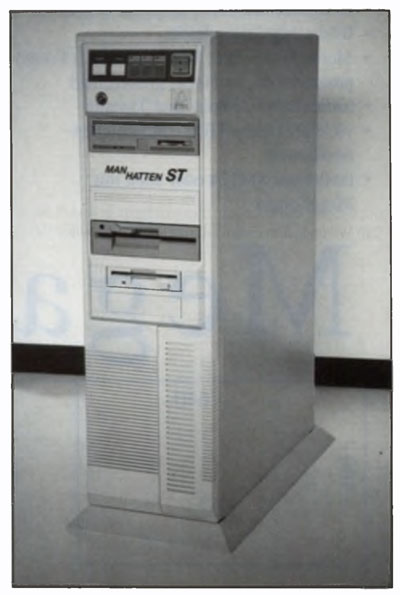

Ich spanne Sie noch ein wenig auf die Folter, indem ich Ihnen zuerst aufzähle, was sich alles auf den Außenseiten des turmförmig aufgeschichteten ST befindet. Auf der Vorderseite befinden sich zunächst drei Schalter. Der erste enthält die Aufschrift „1“ und „0“. Damit dürften wir zweifellos den Ein-/Ausschalter gefunden haben. Auf der linken Seite befinden sich zwei Schalter mit der Aufschrift „Reset“ und „Turbo“. Bei „Turbo“ kommt mir sofort der Gedanke, daß es sich hier vielleicht um einen verkappten Plantron- oder Acer-Rechner handelt. Die wahre Erklärung dazu folgt weiter unten. Die Bezeichnung Reset dürfte klar sein, das ist der Knopf, der gedrückt werden muß, wenn sich der ST aus dem Leben bombt. Zwischen den Schaltern befinden sich Leuchtdioden, die mit „H DISK“. „TURBO“ und „POWER“ beschriftet sind. H-DISK leuchtet immer dann auf, wenn ein Zugriff auf die Festplatte stattfindet, die Turbo-Leuchtdiode immer dann, wenn man den entsprechenden Knopf drückt. Power wiederum dürfte klar sein, es ist die Leuchtdiode, die zuverlässig die Betriebsbereitschaft des Geräts anzeigt.

Unter der Knopfreihe befindet sich ein Schlüsselschalter, mit dem sich den Tower wirkungsvoll vor fremden Zugriffen schützen läßt. Daneben findet man das Zeichen des Herstellers: „Tetra“ - also nicht, wie vermutet, Acer oder Plantron. Unter diesen Elementen enthält das Gehäuse bekannte Frontplatten: Die folgende sieht wie eine Wechselplatte aus, darunter vermutet man die Deckplatte einer Festplatte, dann folgend ein 5,25“-und dann ein 3,5“-Laufwerk.

...und von hinten

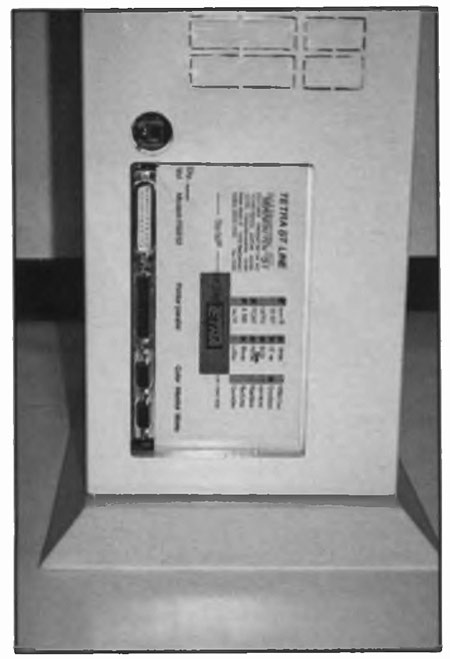

Auch die Rückseite bietet einen interessanten Anblick, sind hier doch Anschlüsse zu finden, bei denen man ebenfalls wieder auf Acer oder Plantron schließen würde.

Von oben nach unten gibt es hier einen Umschalter für 220 oder HO Volt, einen überdimensionalen Lüfter samt Metallgitter, einen Stromein- und -ausgang, eine RJ11-Buchse, wie sie für amerikanische Telefone und ATARI-Tastaturen benutzt wird, ein Trimmpoti, eine Schnittstelle mit der Aufschrift „Modem RS232“, eine mit Printer parallel“, ganz unten befinden sich schließlich zwei Buchsen mit der Aufschrift „Color Monitor“ und „Mono Monitor“. Wo man allerdings eine 13polige ATARI-Buchse für den SM 124 vermuten würde, existieren stattdessen zwei 9polige SUB-D-Buchsen, wie sie bei IBM-Clones benutzt werden. Nicht zu finden sind ein DMA-Anschluß, MIDI-Buchsen und Anschlußbuchsen für einen SM 124. Einen ROM-Port sucht man ebenfalls vergebens (MAC-Emulator oder ROM Bank, adé!).

Auch der Monitor ist absolut ATARI-untypisch. Er trägt die Aufschrift „Dual-Display“. Ein äquivalentes Gerät habe ich bereits mit der Aufschrift „IBM“ (Insufficent Batch Machines) in der rechten oberen Ecke gesehen. In unserem Fall befindet sich hier eine Einbuchtung an der Stelle, dafür steht links unten wieder „Tetra“ auf einem Aufkleber. Die Tastatur erinnert stark an die Mega ST-Tastatur. Allerdings fehlt das ATARI-Zeichen in der rechten oberen Ecke, es ist überklebt worden mit einem weiteren Tetra-Aufkleber. Auf der mitgelieferten Maus ist das Raketenzeichen von ATARI jedoch noch zu sehen.

Klopf, klopf!

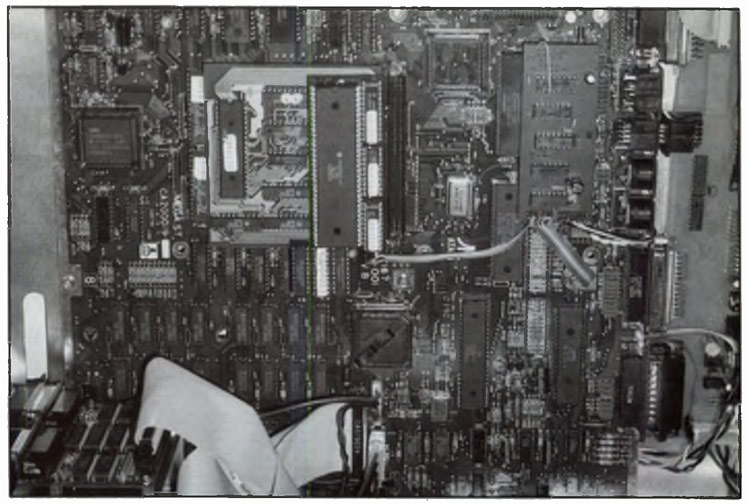

Der Volksmund meint trefflich: Klopfet, so wird Euch geöffnet. Da auf mein eindringlich lautes Klopfen an der Außenseite des Towers niemand öffnet, greife ich zum Schraubendreher, um dem Gerät damit unverzüglich und gnadenlos zu Leibe zu rücken („O Doktor Martin, wird er die Operation überleben?“). Nachdem die Ummantelung des Geräts abgeschält ist, werfe ich einen kurzen Blick in das Bauwerk. Meine Kinnlade fällt zu Boden und schlägt hart auf, denn die Innereien dieses Geräts können eigentlich nicht zusammen funktionieren. Den größten Teil des Geräts nimmt eine Mega ST 4-Platine ein, die hochkant auf der rechten Seite aufgestellt ist. Hinter ihr befindet sich eine weitere, die normalerweise nicht in einem ST 4 zu finden ist. Auf ihr sind die Anschlußbuchsen angebracht, die an der Hinterseite des Towers zu finden sind. Es handelt sich also lediglich um einen „künstlichen Ausgang“ des Mega, sprich: um eine Verlängerung der Platine. Die nächstgrößere Innerei trägt die Aufschrift „220 W“ und ist in einem silbrigglänzenden Kasten verstaut. Wir haben zweifellos das Netzteil entdeckt, das mit 220 W vielleicht sogar überdimensioniert ist. Trotzdem ist es längst nicht so warm wie mein CD-Player, nein, sogar angenehm kühl. Damit ist die rechte Seite des Geräts fast erschöpft, lediglich eine Leuchtdiode, die beim Einschalten blinkt, ist zu sehen.

Betrachtet man die Vorderseite, versteht man auch, wieso die höllische Elektronik in einem Tower untergebracht ist. Hier stapelt sich die Creme de la Creme in einer gefährlichen Höhe von fast 30cm auf. Man könnte sagen: Jeder Zentimeter dieses Stapels ist DM 300,- wert. Was von außen wie eine Wechselplatte aussah, entpuppt sich bei genauerer Betrachtung -wie könnte es anders sein - als Wechselplatte von Syquest (SQ555). Direkt darunter befindet sich ein Gerät mit der Aufschrift „Maxtor LXT-200S“. Ein kurzer Blick in mein Pfadfinderhandbuch der Fieselschweiflinge verrät mir nichts genaues, trotzdem handelt es sich hier eindeutig um eine 200 MB SCSI-Festplatte mit einer Zugriffszeit von knapp 22 ms -und das bei einer Größe von 3,72“! Damit dürfte das Ende der Fahnenstange in bezug auf die Schnelligkeit und die Größe erreicht sein. Unter der Luxusplatte befindet sich ein Laufwerk mit der Bezeichnung „Chinon FZ-506“. Wieder kann mir mein Allround Handbuch nicht helfen, obwohl es sich hier augenscheinlich um ein 1,2 MB-Laufwerk im Format 5,25 handelt. Allerdings verarbeitet es auch problemlos 720k- und 360k-Disketten. Ein Stockwerk tiefer, im Erdgeschoß, meint der Aufkleber eines Laufwerks: „Chinon FD-235HF“ Hier handelt es sich eindeutig um ein 1,44 MB-Laufwerk im Format 37 Natürlich können auch hier problemlos 720k- und 360k-Disketten verwendet werden. Damit wären wir fast am Ende, wenn da nicht noch diverse andere „Kleinigkeiten“ zu finden wären... Unter dem 1,44er-Laufwerk, also im Kellergeschoß, existiert ein Lautsprecher. Es ist also kein Monitor mit Lautsprecher oder gar eine Stereoanlage notwendig, um das Piepsen der Tastatur zu hören, sondern der Tower gibt in guter IBM-Manier die Piepser direkt aus. In eben dieser Manier ist auch gelöst, daß man die Lautstärke des Piepsers nicht ohne weiteres regeln kann dazu muß man dem Gerät mit einem Schraubenzieher zu Leibe rücken und das Trimmpoti auf der Rückseite verstellen. Da dieses jedoch gut erreichbar ist und meistens sowieso immer die gleiche Lautstärke eingestellt bleiben soll, ist diese Lösung vielleicht gar nicht so schlecht.

Sprinter

Damit die Festplatte auch richtig losspurten kann, ist sie an einen ICD-Advantage angeschlossen - das ist der neue SCSI-Host-Adapter von ICD, womit der Tower eine Übertragungsrate von weit über 750 kB/Sekunde erreicht! Nun werden Sie sich fragen, wie man mit einem einzigen Schalter die Festplatte(n) und den Rechner einschalten kann? Richtig, da war doch noch eine Leuchtdiode, die beim Einschalten wild blinkt! Ihre Vermutung, daß es sich dabei um eine Einschaltverzögerung für den Rechner handelt, ist korrekt. Bei der Maxtor-Platte ist sie zwar nicht vonnöten, da dieses gerät so schnell bootet, daß man sich zwischendurch nicht mal eine Zigarette anzünden kann; die Wechselplatte ist allerdings etwas langsamer und benötigt die Verzögerung, damit der schnelle Rechner noch mitkommt. Auch die Dauer der Einschaltverzögerung läßt sich mit einem Trimmpoti stufenlos einstellen und ist damit für spätere Erweiterungen bestens ausgerüstet.
