Bevor der Floppykurs so richtig in die Vollen geht, drehen wir noch eine theoretische Ehrenrunde. Es geht um das Drumherum des Floppycontrollers, dessen Programmierung sich bis jetzt kaum jemand zutraut. Aber vielleicht wird dank dieser Serie bald der Kopierschutz und die Datenpackerei auf der Diskette zum Volkssport - wenn Sie ein bißchen durchhalten.

Zur Unterstützung Ihrer eigenen Experimente gibt es eine Erweiterung für den Diskmonitor MINIMON, den ich in der letzten ST vorgestellt habe. Sie wird aus Platzgründen leider erst im nächsten Heft abgedruckt. Die Schwierigkeit dabei ist, daß Floppyprogrammierung nur in Assembler denkbar ist - aber keine Angst, Sie müssen sich nicht monatelang mit moveq, lea und Konsorten herumschlagen. Hauptsache ist, daß Sie die Assemblerroutinen, die in das BASIC-Programm eingebunden werden, anwenden können. Und dazu muß ich wohl oder übel auch ein wenig trockene Theorie erklären.

"Kontrola ... was’n das?"

Das mögen sich einige Leser fragen, die bis jetzt in diesem Kurs noch nicht dabei waren oder die nicht so recht aufgepaßt haben. Der Floppycontroller ist ein Chip, der nur für den Datenaustausch mit dem Laufwerk zuständig ist. Er entlastet den Prozessor, indem er ihm die lästige Arbeit abnimmt, die Diskettendaten zu ver- und entschlüsseln sowie sie zu lesen und zu schreiben.

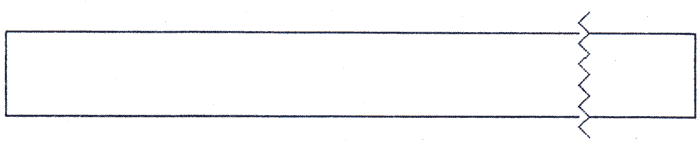

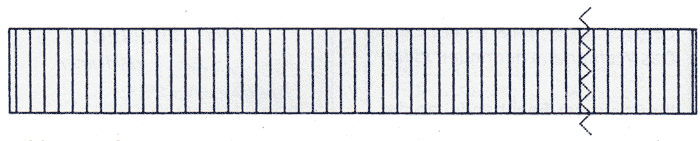

Zunächst einige Worte über die Aufzeichnung. Daß eine Diskette in Spuren und Sektoren aufgeteilt ist, wissen Sie. Sehen wir uns so eine Spur an (siehe Bild 1).

Sie sehen, daß Sie nichts sehen. Das ist auch ganz in Ordnung so, denn schließlich haben wir der Spur noch keine Informationen für ihr künftiges Leben mitgegeben. Nun könnten Sie sich vorstellen, die Bits würden einfach nacheinander auf die Spur gekleistert: Magnetisierter Fleck für „1“, nicht magnetisierter für „0“. Nicht schlecht für den Anfang, aber unbrauchbar. Denn so eine Spur ist rund, und jetzt erzählen Sie mir mal, wo ein Kreis beginnt. Eine Markierung anbringen, nach jeder Umdrehung des Laufwerksmotors einen Indeximpuls erzeugen? Gute Idee, wird auch tatsächlich praktiziert, nur reicht das noch nicht. Ein Laufwerk kann mit vernünftigem technischen Aufwand nicht dazu gebracht werden, immer gleich schnell zu drehen.

TAKTLOSIGKEITEN

Irgendwie muß man also den Lesevorgang mit der Geschwindigkeit des Laufwerks synchronisieren. Ein Verfahren dazu heißt MFM, es wird beim ST und bei den meisten anderen Rechnern angewendet und codiert den Taktimpuls des Controllers mit in die Datenbits ein. Schreiben wir einmal einen solchen Track (siehe Bild 2).

Jetzt können wir also einwandfrei Bits lesen, ohne taktlos zu werden. Geschafft? Denkste. Wie erkenne ich denn jetzt, wo ein bestimmtes Byte anfängt? Natürlich, Indeximpuls abwar-ten, Bits lesen und dabei immer bis 8 Bits (=1 Byte) zählen, bis man beim gewünschten Byte ankommt... Nein, das ist es immer noch nicht. Man will ja nicht immer den ganzen Track lesen, sondern vielleicht nur einen Sektor, und außerdem könnte es ja sein, daß die Synchronisation mit dem Indeximpuls nicht ganz so glatt läuft; dann fängt der Controller beim falschen (zum Beispiel beim zweiten) Bit zu lesen und zu zählen an. Ergebnis: Lesefehler, Bombenanschläge, intergalaktische Kollisionen.

In der Praxis schreibt man spezielle Bytes auf die Spur, die Synchronisationsbytes. Diese Bytes erkennt der Controller daran, daß sie ohne Taktinformationen geschrieben werden. Meistens schreibt man mehrere Sync-Bytes hintereinander, und der Controller verschlingt solange Bits, bis er mal einen gültigen Wert für ein Sync-bytes ($A1) erkannt hat. Dann weiß er: Hoppla, das nächste Bit ist der Anfang eines Bytes. Hier also unser Track, wie er wirklich aussieht (das heißt, immer noch etwas verbogen und nicht so schön rund wie in Wirklichkeit) (siehe Bild 3 ).

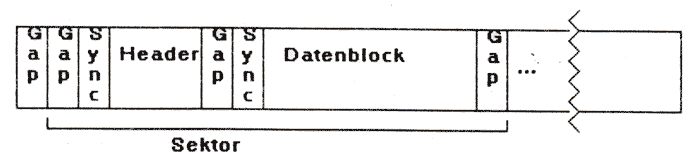

Die Markierungen der einzelnen Bits habe ich der Übersicht wegen weggelassen. „Gap“ bezeichnet einen Abschnitt von Lückenbytes, die der Controller braucht, um sich zwischen den Daten zu erholen und klar Schiff zu machen. Dabei ist er allerdings fixer, als Atari und sogar sein Hersteller ihm Zutrauen; darauf beruht meine Idee, die Lückenbytes soweit zu kürzen, bis ein elfter Sektor auf die Spur paßt HYPERFORMAT).

Nach den Syncbytes folgen die sogenannten Adreßmarken, mit denen bestimmte Datenstrukturen angekündigt werden (Datenheader, also Vorspann oder Daten). Auch sie werden ohne Taktimpulse geschrieben. Nach den Daten- bzw. Vorspannblöcken folgt jeweils eine 2-Byte-Checksumme, mit der man die Gültigkeit der Informationen nachprüfen, aber auch jede Menge Unsinn treiben kann.

HACKORDNUNGEN ODER DER NAME DER DOSE

Die ganze Lese-/Schreibarbeit und die Codierungsvorgänge werden dem Abt des Klosters Atari ST, Prozessorus Maximus, von seinem Schreiberling Flopius Controllus abgenommen. Nun ist aber Prozessorus auch noch zu bequem, um Controllus die Daten selbst zu bringen oder sie abzuholen: Er setzt einen Boten ein, D.M.A. Controllus genannt, der speziell für Datenschaufeleien dieser Art angeheuert wurde. Ernst beiseite: Der DMA-Controller (Direct Memory Access) bekommt beim Schreiben vom Prozessor die Instruktion, was der Floppycontroller tun soll. Hier dient er als Relaisstation; außerdem bekommt er eine Speicheradresse, wo die Informationen stehen, die er dem Controller Häppchen für Häppchen selbständig übermitteln soll. Der Prozessor zieht sich solange würdevoll zurück, um das Ende der Übertragung abzuwarten, das er entweder im Erreichen einer bestimmten DMA-Adresse oder an einer Unterbrechungsanforderung des Controllers merkt. Das Lesen funktioniert analog.

Warum so ein Aufwand? Während der DMA-Chip sich um die Speicherschaufelei kümmert, kann der Prozessor sich seiner Freizeit oder wichtigeren Aktivitäten widmen. Vor allem für Multitasking-Betriebssysteme ist das überlebenswichtig. Nur leider nützt TOS diese Möglichkeiten nicht aus und verbrät die kostbare Prozessorzeit in Warteschleifen, solange gelesen und geschrieben wird. In RTOS dagegen kann man sogar während des Formatierens noch andere Dinge erledigen! Ein Schema soll die folgenden, recht kniffligen Ausführungen erhellen:

( siehe Bild 4 ).

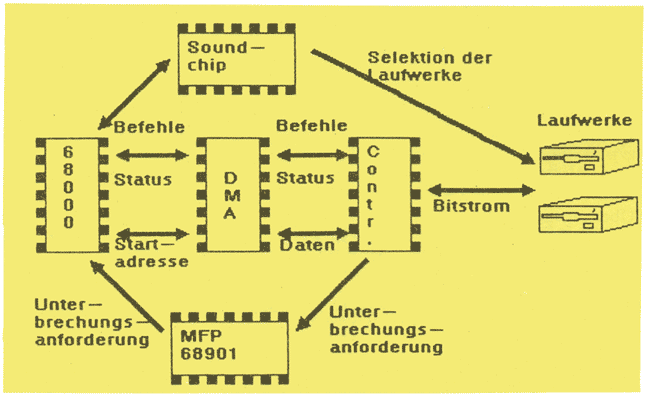

Es zeigt alle Chips, die bei der Ein-/ Ausgabe auf Diskette zusammenspielen. Nicht nur Prozessor, DMA-Controller und Floppycontroller sind -wie man sieht - am Lesen/Schreiben beteiligt. Die Unterbrechungsanforderung des Floppycontrollers, mit der er vehement auf das Ende seiner Arbeit hinweist, gelangt zum MFP68901, einem Baustein im ST, der unter den Chips des ST nur „der Störenfried“ heißt, weil er ständig andere bei der Arbeit unterbricht: Er verwaltet alle Interruptanforderungen der Peripherie.

Dazu kommt noch, daß der Controller eigentlich nur ein Laufwerk ansprechen kann - und sogar nur eine Seite! Aber hilfsbereit, wie er ist, springt da der Soundchip ein und leiht dem Controller drei seiner Portbits und schaltet mit ihnen je nach Bedarf zwischen den Seiten und den Laufwerken (maximal zwei) um.

Wie diese Chips Zusammenwirken und wie man sie dazu bringt, sich gegenseitig zu unterstützen, wird uns nun beschäftigen. Die Dreh- und Angelpunkte beim Diskzugriff sind Floppycontroller (auch FDC für Floppy Disk Controller) und DMA-Controller.

GONDELFAHRT DURCH DEN SPEICHER

Die Aufgaben des DMA-Chips wurden ja schon kurz erwähnt: Er hievt Daten vom Speicher zum Floppycontroller (oder auch zum Controller der Festplatte) und von dort aus wieder in den Speicher, ohne daß sich der Prozessor darum kümmern muß. Der Prozessor gibt dem DMA-Chip seine Anweisungen, was er gerne da und dort hätte, und beschäftigt sich dann lieber damit, Invaders oder StripPoker zu spielen.

Die Anweisungen des Prozessors landen in ein paar Adressen, die ich jetzt in ihre Bits zerlegen werde. Auch die Ausgabe des DMA-Chips (Statusmeldungen und ähnliches) läuft über diese Adressen (siehe Tabelle 1).

WIR KÖCHELN UNS EIN DATENBRÄU

Wie geht man mit diesem Wust nun um? Einzelne Register des Floppycontrollers anzusprechen, ist ja noch relativ einfach: Man schreibt zum Beispiel den Wert $80 in das Modusregister des DMA-Chips. Damit hat man das Statusregister des Floppycontrollers ausgewählt, das man dann im Zugriffsregister $FF8604 auslesen kann. Anderes Beispiel: $184 ins Modusregister, und schon kann man in $FF8604 das Sektorregister beschreiben (halten Sie sich immer die Tabelle 1 vor Augen!). Und so weiter. Nehmen wir an, wir wollten jetzt den Speicherbereich von JETZT__GEHTS__ABER—LOS bis DA__HÖRTS__ABER—AUF auf die Diskette schreiben, beispielsweise als Sektor. Kompliziert, denken Sie? Irrtum. SEHR kompliziert. Das Kochrezept dafür.

1. Startadresse der Übertragung (also JETZT__GEHTS__ABER__LOS) nacheinander (und in dieser Reihenfolge) in die DMA-Zählerbytes (Low-byte, Midbyte, Highbyte) eintragen. Nun weiß der DMA-Chip, wo die Übertragung losgeht.
2. Zur Sicherheit: Den Status des DMA-Chips löschen. Wie man das macht, muß einem allerdings gesagt werden: Dazu „klappert“ man mit der Schreib-/Leseleitung (Bit 8 des DMA-Modus-Registers), das heißt, man wechselt schnell hintereinander deren Zustand. Wir wollen auf die Diskette schreiben, also legen wir die Leseleitung zuerst auf 1, dann auf 0 und dann wieder mit Schritt 3 auf 1.
3. Hier beschreiben wir nämlich das DMA-Modusregister mit der Instruktion, die wir brauchen. In unserem Fall wollen wir mit dem DMA-Chip Daten übertragen. Wo er mit der Übertragung anfangen soll, weiß er bereits. Aber wann hört er auf? Das müssen wir ihm noch in sein goldenes Buch, den Sektorzähler schreiben. In den Sektorzähler schreibt man die Anzahl der zu übertragenden Sektoren (ein Sektor besteht auch hier aus 512 Bytes), der DMA-Chip zählt dieses Register dann selbständig während der Übertragung herunter. Indem Sie $190 ins DMA-Modus-Register schreiben, wählen Sie den Sektorzähler des DMA-Chips zum Beschreiben aus.
4. Diesem Sektorzähler übergeben wir in $FF8604 nun die Maximalzahl von Sektoren, die der DMA-Chip übertragen soll. Bei uns wäre das 1 + ( DA_HÖRTS__ABER__AUF - JETZT__GEHTS__ABER__LOS ) / 512, die 1 wird addiert, um auch die paar überzähligen Bytes noch loszuwerden, falls die Divison nicht glücklich und ganzzahlig ausgeht (und wo gibt es schon noch ein happy end?).
5. Auf ähnliche Weise sagen wir dem Floppycontroller, welchen Sektor er auf der Diskette beschreiben soll. $184 ins DMA-Modusregister, und das Sektorregister des FDC liegt uns in SFF8604 fertig zum heftigen Beschreiben zu Füßen. Was wir dann auch tun.
6. Und jetzt wählt man das Kommandoregister des FDC aus ($180 ins DMA-Modus-Register) und übergibt ihm in $FF8604 einen Read-Sector-Befehl.

Natürlich war’s das noch lange nicht. Jetzt müßte man noch das Ende der Übertragung abwarten. Das macht man entweder, indem man die Unterbrechungsanforderung des Floppycon-trollers abwartet, mit der er Fehler oder das Ende seiner Mühsal anzeigt, oder indem man den DMA-Zähler beäugt, abwartet, bis die Übertragung bei einer bestimmten Adresse angelangt ist (in unserem Fall bei DA__HÖRTS__ABER__AUF) und dann den Controller brutal abwürgt (dazu gibt es einen speziellen Strangulationsbefehl). Und wer ganz sauber arbeitet, sollte sich danach noch den Status von DMA-Chip und Floppycontroller anschauen, um eventuelle Fehler abzufangen...

Damit Sie sich schnell zurechtfinden und nicht immer in die einzelnen Bits gehen müssen, habe ich in einer Tabelle die Werte zusammengefaßt, die man in die DMA-Modus-Adresse schreiben muß, um bestimmte Register auszuwählen. Hier die Tabelle für das Lesen von Registern:

Und die Tabelle für den Schreibzugriff auf Register:

Eine kleine humoristische Einlage des DMA-Chips sollte noch Erwähnung finden: Liest man weniger als 16 Bytes ein, tut sich gar nichts. Woran liegt’s? Der DMA-Chip puffert intern 16 Bytes, bevor er sie in den Speicher schreibt. Wenn wir also 167 Bytes zu lesen wünschen, liefert der DMA-Chip 160 (zehnmal 16) und behält 7. Dieser Puffer wird übrigens gelöscht, wenn Sie den Status per Schreib-/ Leseleitung-Klappern löschen...

Beim Schreiben von Datenmengen (also nicht von Registern) benimmt sich der DMA-Chip noch eigenwilliger. Man ist nicht etwa dann mit dem Schreiben eines Sektors fertig, wenn die aktuelle DMA-Adresse 512 Bytes höher ist als die Startadresse, sondern erst bei 512 + 32 Bytes! Zum Glück spinnt nur der DMA-Zähler und nicht die Datenübertragung selbst, so daß man diesen Fehler leicht umgehen kann: Man wartet einfach ein bißchen länger (eben bis laut Zähler 512 + 32 Bytes übertragen sind).

Wenn Sie das alles auf Anhieb verstanden haben, sind Sie wahrscheinlich an der Entwicklung des DMA-Chips beteiligt gewesen. Schauen Sie sich mal im Listing 1 (LOCKSLEY.S) die Routine wrsec an, mit der man Sektoren schreibt. Dort werden Sie wiederfinden, was ich Ihnen erklärt habe. Noch eine Anmerkung: Bilden Sie sich nicht ein, Sie könnten diese direkte Programmierung des DMA-Chips effektiv und effizient in einer Hochsprache erledigen - wenn es eine Hochburg der Assemblerprogrammierung gibt, dann liegt sie in der Floppyprogrammierung, wo es zeitlich ziemlich knapp wird.

Aber geben Sie jetzt nicht auf, weil ihre einzigen Fremdsprachen Englisch und BASIC sind. Für Sie stelle ich im nächsten Teil des Floppykurses eine Erweiterung für den MINIMON vor, mit dem Sie all diese Dinge von BASIC aus erledigen können. Bevor ich dazu komme, bringen wir noch schnell die Funktionen von Soundchip und MFP beim Diskzugriff hinter uns.

LUSTVOLLES STÖHNEN NACH FEIERABEND

Wenn der Controller fix und ferne mit der Welt ist, also sein Kommando abgearbeitet hat, meldet er das, indem er eine Unterbrechungsanforderung auslöst. Die meldet er dem MFP (Sie wissen schon, der ungemütliche Zeitgenosse von vorhin). Wie fragt man das ab? Ganz einfach:

Dieser Assemblerbrocken testet Bit 5 des I/O-Port im MFP (Adresse $FFF-A01). Wenn das erschöpfte ’Fertig’-Keuchen des Controllers durch die Chiplandschaft hallt, meldet das der MFP, indem er dieses Bit auf 0 setzt. Wie das im Programm aussieht, sehen Sie in der Routine WARTEN_AUF__GODOT von LOCKSLEY.S (siehe Listing 1).

STABILE SEITENLAGE IM LAUFWERK

Beim Soundchip sind im Grunde nur zwei Adressen interessant. Die eine heißt schlicht SND (zumindest in meinem Select-Programm), liegt bei $FF-8800 und ist das Auswahlregister des Chips. Das heißt, man schreibt die Nummer des gewünschten Soundchipregisters in diese Adresse hinein und kann dann entweder deren Inhalt aus SND lesen oder das angewählte Register verändern, indem man in $FF8802 (SNDWRT für „Soundchip-Write-Eingang“) einen Wert schreibt. Das Register des Soundchips, das uns interessiert, ist das vierzehnte. Darin liegt der Port A des Chips:

Belegung von Port A des Soundchips

Die restlichen Bits interessieren uns nicht. Bevor wir also den Floppycontroller selbst ansprechen (bzw. den DMA-Controller), müssen wir erst im Soundchip Seite und Laufwerk einstellen. Auch das finden Sie in einem Programm des Floppykurses, in SELECT.S.

So, jetzt reicht’s aber wirklich mit Adressen und Bits und Kommandos und derlei Verwirrendem mehr. Im Grunde habe ich das alles nur für diejenigen Verwegenen herausgearbeitet, die sich selbst an die Programmierung machen wollen, obwohl ich doch in dieser Ausgabe der ST eine Sammlung von Routinen vorstelle, die jeder abkupfern und zum Vorbild nehmen kann. Natürlich können Sie sich auch noch selbst bemühen; dazu gibt es im nächsten Teil des Floppykurses relativ komplette Informationen über den Floppycontroller (die hätten diesmal alle Heftgrenzen gesprengt).

FRAGEN ÜBER FRAGEN

Seit der ersten Folge des Floppykurses rennt man mir telefonisch und brieflich die Bude ein. Das ist auch ganz in Ordnung so, denn dabei kann ich ja auch noch lernen. Nur häufen sich gewisse Fragen, und ich nehme an, daß sie von allgemeinem Interesse sind:

Frage 1: Kann man mit HYPERFORMAT auch Festplatten formatieren? Die Antwort: Nein, nein, nein. Erstens nimmt HYPERFORMAT den Floppycontroller in die Mangel und nicht den Festplattencontroller. Zudem ist der bei den verschiedenen Festplatten, die für den ST angeboten werden, auch noch unterschiedlich. Und drittens wäre mir auf der Festplatte Datensicherheit wirklich wichtiger als 20 oder 30 Prozent mehr Kapazität, finden Sie nicht?

Frage 2: Gibt es neue Versionen von HYPERFORMAT und wo bekomme ich sie? Ich arbeite immer noch recht häufig an HYPERFORMAT, weil mir immer wieder etwas dazu einfällt. Die aktuelle Version ist jetzt (Ende Juni) 2.2 mit Tendenz zur 2.3. Sie hat eine zusätzliche Verifyoption und ein paar kleinere Verbesserungen mitbekommen. Zu bekommen ist die jeweils neueste Version mit einigen Extras gegen frankierten Rückumschlag und Diskette sowie 10 DM unter meiner Adresse, die Sie in den Fistings finden.

Frage 3: Wie kompatibel sind HYPERFORMAT-Disketten zu anderen Rechnern? Knifflig. Ich könnte mir gut vorstellen, daß Sie HYPERFORMAT auf vielen anderen Laufwerken physikalisch lesen können. Das hängt sehr stark vom Floppycontroller ab, aber da die meisten nach dem MFM-Standard arbeiten, habe ich da eine gewisse Hoffnung. Das logische Format ist natürlich je nach Rechner völlig verschieden. Am ähnlichsten sind Disketten, die unter MS-DOS formatiert wurden. Insofern besteht Hoffnung, falls Atari doch einmal in ferner Zukunft den MS-DOS-Emulator bringt. Vielleicht vertiefe ich mich dann auch noch einmal in die Materie und produziere ein HYPERFORMAT für MS-DOS-Rechner... Wo wir gerade bei Kompatibilitäten sind: Für das Blitter-TOS werde ich eine neue Version von HYPERFORMAT herausbringen. Wie sich HYPERFORMAT mit dem AMIGA verträgt, konnten Sie ja schon in der letzten Folge erfahren.

Frage 4: HYPERFORMAT produziert bei mir Disketten, auf die ich nicht mehr schreiben kann. Tja, das kann viele Ursachen haben. Erstens sollten Sie lieber zweimal nachprüfen, ob Sie auch eine lauffähige Version haben, das heißt, ob Sie nicht vielleicht doch einem Tippfehler erlegen sind oder etwas beim Kopieren schiefgegangen ist. Dann sollten Sie sicher sein, daß Sie HYPERFORMAT auch richtig bedienen (siehe ST 6/87). Und läuft es dann noch nicht, gibt es immer noch mehrere Möglichkeiten: Verwenden Sie schlechte Disketten? Prüfen Sie mal nach, ob mit hochwertigen Disketten nicht was zu machen ist. Dreht Ihr Laufwerk zu schnell? Normal ist eine Umdrehungszahl zwischen 300 und 304 Umdrehungen pro Minute (herauszufinden mit dem Public-domain-Programm SPEED.TOS oder auch mit dem neuen COPYSTAR).

Trifft das alles nicht zu, dann gehören Sie wahrscheinlich zu den vom Schicksal benachteiligten ST-Besitzern, deren Controller HYPERFORMAT (noch) nicht verträgt. Aber selbst dann ist noch nicht aller Tage Abend. Oft hilft es, wenn Sie nicht alle Tracks formatieren, die Sie erreichen können, sondern nur bis Spur 80. Wenn Sie ein Sourcelisting haben, vorzugsweise das der Version 2.1, versuchen Sie die Lückenbytes zu ändern (in der Version 2.1 ganz am Anfang des Listings als gap1 bis gap4 durchparametriert), das Programm zu assemblieren und damit zu formatieren. Wenn Sie das nicht können, fragen Sie einen Freund oder schreiben Sie mir. Wenn Sie selbst Probleme mit HYPERFORMAT hatten und sie irgendwie gelöst haben, lassen Sie es doch die Welt wissen: Schreiben Sie mir oder der „ST-Computer“ über Ihre Erfahrungen - geben Sie dabei bitte genau Ihre Systemkonfiguration an (und auch bitte das Kaufdatum Ihres ST, ich vermute, daß es verschiedene Baureihen gibt). Leider kann ich nicht ausschließen, daß trotz aller Bemühungen einige ST-Besitzer auf HYPERFORMAT verzichten müssen - das Programm geht nun mal bis an physikalische Grenzen heran.

Frage 5: Was kommt als nächstes? Während des Kurses kommen mir immer mehr Ideen zum Thema. Darunter ist aas bereits angekündigte Kopierprogramm für HYPERFORMAT-Disketten, ein wirklich superschnelles Formatierprogramm für „normale“ 9- und 10-Sektordisketten, eine ganz besondere RAM-Disk, der Brückenschlag zwischen .AMIGA und ST und und und...

Bleiben Sie also dran. In der nächsten Folge werden wir uns noch einmal dem Controller und dessen Programmierung widmen. Der MINIMON wird wohl noch ein wenig wachsen (irgendwann werden wir ihn umtaufen müssen), und schließlich gibt es noch ein paar Anwendungen für den Trackmonitor. Und den Rest behalte ich vorerst für mich. Bis bald!

FREIHEIT FÜR DEN LESEKOPF!

Die Floppyroutinen finden Sie in Listing 1 und 2. Listing 1, LOCKSLEY.S, ist ein Assemblerprogramm, dem der Befehlscode des Controllerbefehls und einige Parameter in einem Feld übergeben werden und das daraufhin selbsttätig die richtige Routine auswählt und sich mit DMA, MFP und FDC herumschlägt. Listing 2, SELECT.S, dient bislang nur dazu, das richtige Laufwerk und die richtige Seite anzuwählen, wird aber noch erweitert werden.

Ein paar Anregungen: Lesen Sie mal Spuren von verschiedenen Disketten ein (normal formatierte und HYPER-FORMATierte). Sehen Sie den Unterschied? Bei HYPERFORMAT liegen die Sektoren viel dichter beieinander. Versuchen Sie doch mal, ein eigenes Trackformat zu erzeugen. Wie wäre es mit 16 Sektoren zu 256 Bytes (damit ist das erzeugte Format kompatibel zu bestimmten HP-Rechnern)? Oder mit 1024-Byte-Sektoren?

Schauen Sie sich auch mal - sofern Sie so etwas besitzen - eine kopiergeschützte Diskette an und versuchen Sie herauszufinden, worin der Schutz besteht (1024-Byte-Sektoren, wild durcheinandergewürfelte Sektorgrößen, Checksummen- und andere Fehler...); das sollte übrigens keine Aufforderung zum Raubkopieren sein, deswegen halte ich mich mit konkreten Tips zu bestimmten Programmen auch lieber zurück. Lesen Sie zur Analyse nicht nur den Track - der Read-Track-Befehl des Controllers ist nicht besonders zuverlässig. Verwenden Sie auch Read-Address. Gehen Sie am besten so vor: Ermitteln Sie mit Read-Address, wieviele Sektoren überhaupt vorhanden sind und wie groß diese sind. Dann lesen Sie die ganze Spur ein und vergleichen die Ergebnisse (dazu kann man in MINIMON den Drucker verwenden). Und zuguterletzt schauen Sie sich die einzelnen Sektoren an. Danach müßten Sie ziemlich genau wissen, wie die Spur aussieht, auch wenn der Read-Track-Befehl nicht so funktioniert, wie er das anständigerweise tun müßte.

LOCKSLEY, DER BEFREIER DES LESEKOPFES

Wie sein Namensgeber (Robin of Locksley, im Volksmund Robin Hood) kämpft LOCKSLEY. S für die Freiheit von Unterdrückten, in diesem Fall von repressiv programmierten Leseköpfen unzähliger Laufwerke (Schrittmotoren aller Länder, vereinigt Euch!). LOCKSLEY.S ist einerseits eine Sammlung von Routinen, die Sie immer wieder brauchen werden, wenn Sie sich mit der direkten Floppyprogrammierung, entschlackt von der Last des Betriebssystems, befassen, und andererseits ein Modul, das wie SELECT.S vollständig relokatibel ist. SELECT.S wie LOCKSLEY.S sind mit dem AS68 assembliert worden. Wie man das macht? Dazu ruft man den AS68 so auf: ’AS68 — 1 -u filename.s’. Der Linker produziert dann nach 'linker filename.prg = filename.o’ ein lauffähiges Programm.

Auch bei LOCKSLEY.S finden Sie am Anfang des Programms eine Tabelle von Ein-/Ausgabeparametern, die sich auch bei eventuellen Erweiterungen des Programms nicht verschieben wird. Wenn Sie LOCKSLEY.S benutzen, erwartet das Programm mindestens den Opcode desjenigen Befehls, den der Controller ausführen soll, im Parameter 'opcode'. LOCKSLEY analysiert diesen Opcode und springt dann die richtige Routine für jeden Befehl an. Zu den einzelnen Befehlen können noch weitere Parameter benötigt werden. Eine Übersicht der möglichen Befehle des Controllers und der Ein/ Ausgabeparameter finden Sie in der Tabelle auf der nächsten Seite. Was die einzelnen Befehle tun, finden Sie kurz in der Anleitung zum EXTEN -DED MINIMON erläutert (genaues in der nächsten Folge).

ENE MENE MISTE - DIE QUAL DER WAHL

SELECT.S ist ein Programm, das sich (bis jetzt) ausschließlich damit beschäftigt, die richtige Seite und das richtige Laufwerk auszuwählen. Man ruft es auf, bevor man einen Controllerbefehl abschickt, damit man sicher ist, daß der Formatierbefehl, den man im Sinne hat, auch tatsächlich die freie Disk in Laufwerk B in die Mangel nimmt und nicht die Systemdiskette in Laufwerk A. Versäumt man das, erzeugt das graue Haare, aber wem unter ihnen erzähle ich damit etwas Neues...

Im Quelltext erkennen Sie, daß ganz am Anfang des Programms bestimmte Speicherstellen für die Parameterübergabe durch BASIC (oder andere Sprachen) vorgesehen sind. In ’laufwerk’ schreibt man die Bitkombination für aktuelle Seite und gewünschtes Laufwerk (dazu schauen Sie sich am besten die Belegung des Port A im Soundchip an, die im Artikel erwähnt ist). Laufwerk A, Vorderseite wählt man an, indem man „2“ in ’laufwerk’ schreibt und dann in die Routine springt.

Wenn Sie sich den Quelltext anschauen, werden Sie sich wundern, daß während des Programms alle Interrupts ausgeschaltet werden. Das hat einen einfachen Grund. In einer Interruptroutine prüft das Betriebssystem ständig, ob auf einem Laufwerk eine Diskette gewechselt wurde. Dazu muß es die Laufwerke natürlich selektieren und benutzt dazu den Port A. Damit es da keine Kollisionen gibt, habe ich den Interrupt für diese kurze Zeit einfach verboten.

Ein Wort noch zu einer weiteren Besonderheit. Nach einem Befehl deselektiert man sinnvollerweise das Laufwerk, indem man „0“ in ’laufwerk’ schreibt und SELECT aufruft. Allerdings kam es dabei vor, daß man das Laufwerk abwählte und trotzdem (oder gerade deswegen) der Laufwerksmotor sich wie das Auto einer großen Marke benahm: Er lief und lief und lief...

Woran das liegt, weiß ich noch nicht genau, ich hoffe da auf die Unterstützung eines kundigen Lesers. Was ich weiß: Wenn man abwartet, bis das Laufwerk seinen Motor von alleine abschaltet, und dann erst die Floppy de-selektiert, funktioniert es. Dabei muß man aber in Kauf nehmen, daß nach jedem Befehl eine Sekunde für das Auslaufen des Motors verlorengeht. Diese Warteschleife finden Sie im Programm ab dem Label ’motor’.

In der nächsten Ausgabe werde ich SELECT so erweitern, daß man mit diesem Programm auch die Register des Floppycontrollers direkt von BASIC aus lesen und beschreiben kann. Deswegen sind in das Listing einige Definitionen und „open ends“ eingebaut, über die Sie sich vielleicht wundern mögen.

(C.B.)

Die Liste der Routinen:

main Initialisierung
motor Warteschleife, bis der Motor ausgelaufen ist
mach_mal Laufwerk und Seite selektieren
super Supervisor-/Usermodus einschalten
time Warteschleife

LOCKSLEY.S (C) 1907 Claus Brod

SELECT.S
