Grafische Darstellungsformen

Da normale Zahlentabellen meist unanschaulich und schwer zu verarbeiten sind, gibt es die Möglichkeit, sie grafisch umzusetzen. So kann man z. B. die Werte im normalen zweidimensionalen Koordinatensystem darstellen, wie es bei mathematischen Funktionen üblich ist. Im Gegensatz zu reinen Zahlenwerten kann man anhand eines solchen Diagrammes das Verhältnis der Werte zueinander wesentlich besser erfassen. Ein weiterer Vorteil dieser Darstellungsart liegt im sofortigen Erkennen von Steigungsveränderungen. Dies ist zum Beispiel bei der Auswertung von Meßergebnissen wichtig oder bei der Analyse von Verkaufszahlen.

Eine optisch ansprechendere Darstellungsweise erhält man mit dem Balkendiagramm. Hierbei hat man die Möglichkeit, die Werte durch verschiedene Farben oder Schraffuren zu unterscheiden oder Gemeinsamkeiten hervorzuheben.

Eine erweiterte Form dieser Grafikart ist die Säulengrafik. Der Unterschied zur Balkengrafik liegt darin, daß hier eine Räumlichkeit durch die dreidimensionale Darstellung erzeugt wird. Hiermit können auch mehrspaltige Säulenreihen erstellt werden wie es bei hochwertigen Programmpaketen (z.B. OPEN ACCESS) realisiert ist.

Auch die Kuchengrafik ist eine oft verwendete Form der grafischen Darstellung. Sie liefert übersichtliche und vor allem kompakte Bilder und wird gerne zur prozentualen Darstellung benutzt. Doch nun noch einige Worte zum Programm selbst. Das Programm „Kuchen- & Säulengrafik“ gibt die eingegebenen Werte als Säulen- und Kuchengrafik und als Diagramm aus. Bei der Eingabe ist zu beachten, daß das Programm momentan nur 18 Werte annimmt und dann automatisch mit der Berechnung beginnt; dies kann natürlich geändert werden. Die Eingabe kann man jederzeit mit „ ★ “ beenden. Das Programm stellt dann das Gesamtbild zusammen. Es werden dabei alle Grafikarten, jedoch ohne Werte, dargestellt. Zusätzlich erscheint das Menü, mit dem man nun jede beliebige Grafik auf den gesamten Bildschirm vergrößern kann. Zu dieser Vergrößerung werden auch die Werte ausgegeben. Zwischen den Grafiken und der Gesamtdarstellung kann nun beliebig umgeschaltet werden. Dazu wird nur der entsprechende Anfangsbuchstabe gedrückt.

Bei dieser Eingabe werden Groß- und Kleinbuchstaben vom Programm abgefragt, da der INPUT$-Befehl eine Unterscheidung zwischen Groß- und Kleinschrift macht und somit bei versehentlichem Drücken der CAPSLOCK Taste nicht mehr reagiert.

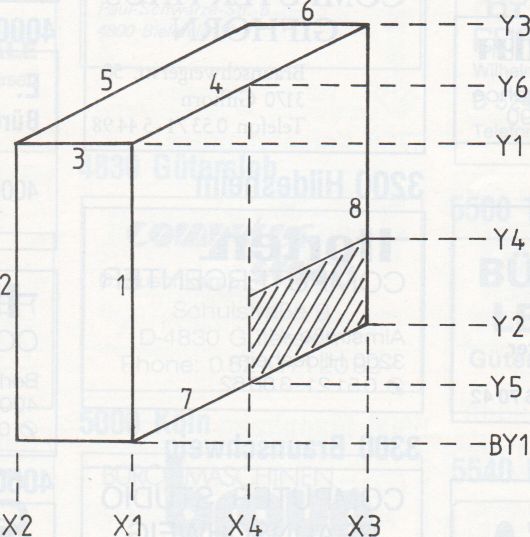

Das Unterprogramm zum Zeichnen der Säulen ist etwas kompliziert geworden. Dies liegt an der gewählten Darstellungsweise, bei der sich die Säulen zum Teil überschneiden. Es ist deshalb notwendig, die unter der Nebensäule liegenden Linien wegfallen zu lassen. Da es viele verschiedene Überlagerungssituationen gibt, ist es notwendig jede Linie getrennt zu untersuchen. Dies erklärt die hohe Anzahl an Abfragen und Variablen für die Säulengrafikroutine.

Wenn die eingegebnen Werte kleine ’Kuchenstücke’ erzeugen sollen, wird man feststellen müssen, daß diese Stücke im Kuchen einfach fehlen. Das Basic schafft es nicht Teilstücke mit kleiner Bogenlänge darzustellen. Dies hat den unschönen Effekt, daß der Außenkreis nicht immer geschlossen ist, sondern eventuell Lücken aufweist. In diesem Programm wurde deshalb zusätzlich ein Kreis gezogen. Eine einwandfreie Kuchenroutine müßte man sich allerdings selbst erstellen.

Beim Unterprogramm „Beschriftung“ fällt auf, daß der GOTOXY-Befehl nur jeden zweiten Bildschirmpunkt anspringen kann. Für eine genaue Beschriftung der Diagramme wurde deshalb der SPC-Befehl benutzt. Da dieser jedoch die Bildschirmzeile bis zum Positionierungspunkt löscht, muß man die Werte von rechts nach links schreiben.

Beim Eingeben des Programms müssen die Zeilennummern nicht, wie im Listing angegeben, abgetippt werden. Sie können beliebig gewählt werden, weil das Programm keine Sprünge zu Zeilennummern enthält. Zum besseren Verständnis des Listings wurde ausschließlich mit Labels gearbeitet, die im Klartext ausdrücken wohin der Sprung erfolgt. Somit entfällt ein umständliches Suchen nach Sinn und Auswirkung des Sprunges. Das Programm ist so angelegt, daß es leicht den eigenen Anforderungen angepaßt werden kann. Das Listing besitzt eine übersichtliche TOP-DOWN-Struktur, von der aus die verschiedenen Unterprogramme aufgerufen werden. Als Unterprogramme sind die Zeichenroutinen für die verschiedenen Grafiken und die Beschriftungen angelegt. Fast alle in diesen Routinen verwendeten Koordinaten sind als Parameter definiert und somit leicht abzuändern. Die Parameter werden vor dem Aufruf des jeweiligen Unterprogramms definiert.

Programmdokumentation

VARIABLENLISTE
