Halt das mal: Symbole

ST-CAD verwaltet Symbole auf einfache Weise: das gewünschte Objekt zunächst markieren, danach einen sinnvollen Namen mit maximal 31 Zeichen eingeben und nur noch die Bibliothek bestimmen. Eine Bibliothek kann maximal 255 Symbole aufnehmen.

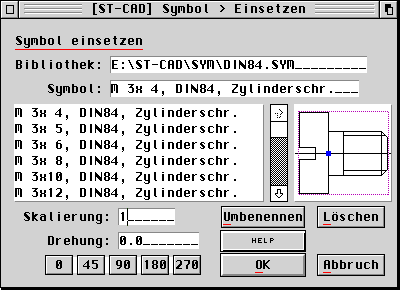

Das Einfügen eines Symbols erfolgt mit einem übersichtlichen Manager mit Voransicht, die vor allem den Einfügepunkt anzeigt. Doch dies soll nicht reichen. Bereits im Manager gibt es Schalter für feste Drehungen in 90-Grad-Schritten, die Möglichkeit zur Eingabe eines beliebigen Drehwinkels oder eines Skalierfaktors. Eine Kleinigkeit wäre noch das i-Tüpfelchen: Den Symbolnamen kann man noch mit einem Autolocator (Taste S wählt Eintrag beginnend mit S) auswählen.
