Achtung, Buchsen falsch beschriftet!

Beim Umbau eines Rechners in ein PC-Gehäuse entdeckten wir einige schwerwiegende Fehler im deutschen Bedienungshandbuch. Folgende Ausgangsbuchsen sind darin falsch durchnummeriert bzw. beschriftet. Power, Midi Out, Midi In und der Erweiterungs-Cartridge (letztere hatten wir bereits im Januarheft korrigiert). Besonders bei der Erweiterungs-Cartridge (ROM-Modul) und bei der Power-Buchse kann es zur Zerstörung des Rechners kommen.

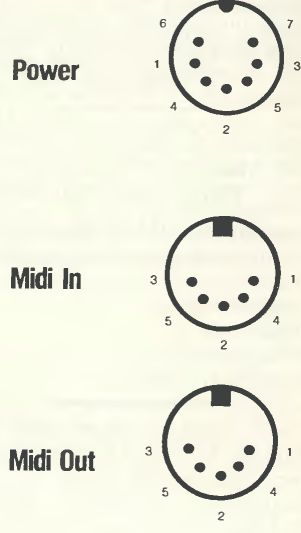

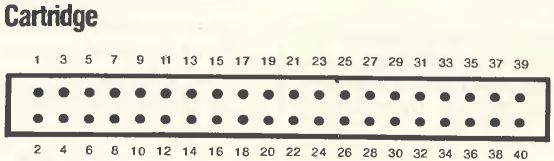

Die richtige Pinnummerierung der einzelnen Buchsen entnehmen Sie bitte folgenden Skizzen. Die Signalbezeichnungen der einzelnen Pins bleiben unverändert und können dem Handbuch entnommen werden.
